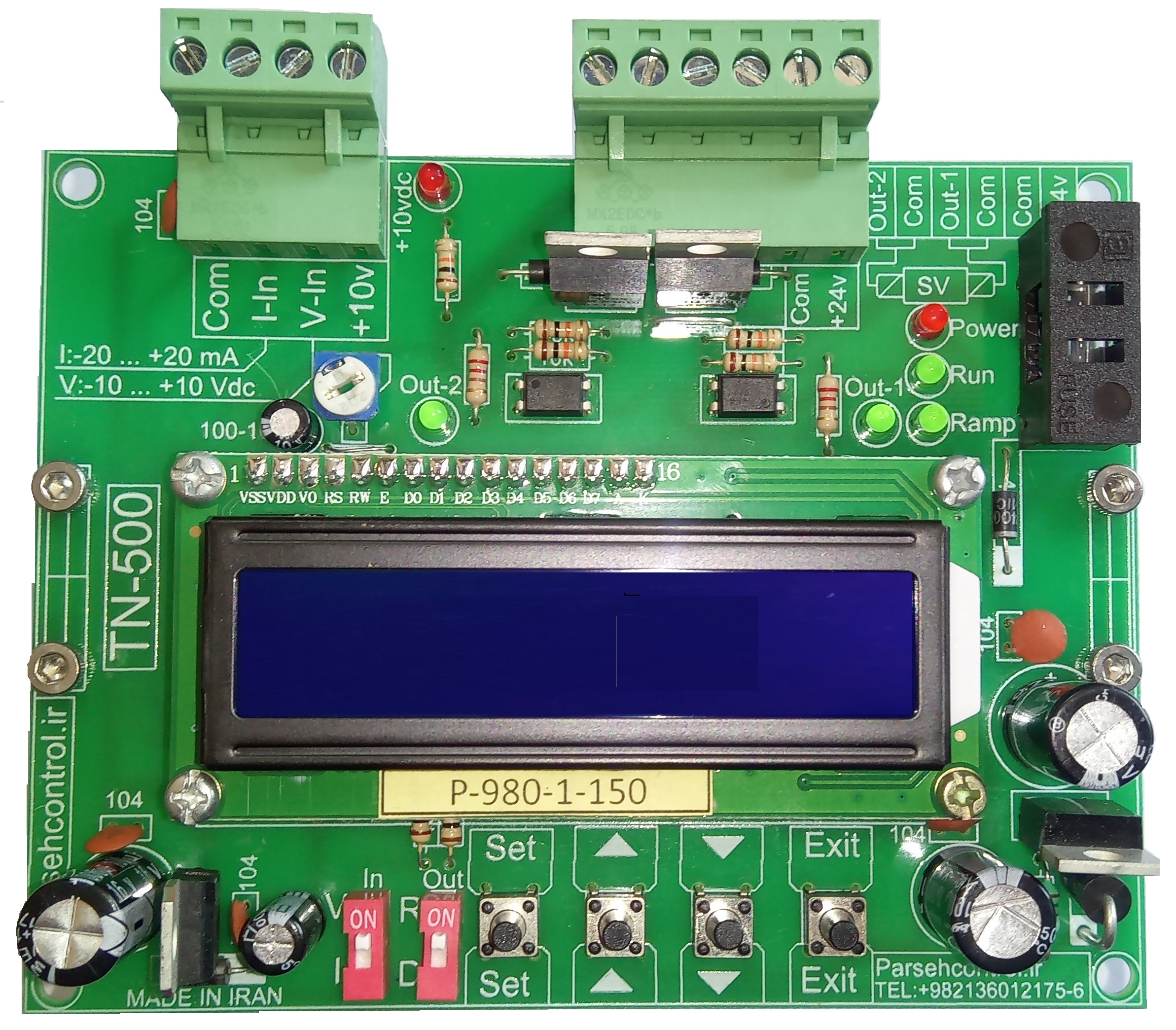

کارت درایور شیر پروپورشنال TN-500

کارت درایور TN-500 یک درایور صنعتی دوکاناله برای راه‌اندازی و کنترل شیرهای پروپورشنال دایرکشنال (Proportional Directional Valves) است که امکان دریافت فرمان به‌صورت سیگنال ولتاژی یا جریانی را فراهم می‌کند.

این کارت با پشتیبانی از ورودی‌های 0 تا 10 ولت، 10- تا 10+ ولت، 0 تا 20 میلی‌آمپر و 20- تا 20+ میلی‌آمپر، قابلیت اتصال به انواع سیستم‌های کنترل صنعتی، PLC، کنترلرها و تجهیزات تولیدکننده سیگنال آنالوگ را دارد.

وجود دو کانال خروجی، جریان خروجی حداکثر 5 آمپر، نمایشگر LCD، قابلیت تنظیم Ramp، تنظیم محدوده خروجی و امکان انتخاب نوع سیگنال ورودی باعث شده است TN-500 گزینه‌ای مناسب برای کنترل دقیق شیرهای پروپورشنال در ماشین‌آلات و سیستم‌های هیدرولیک صنعتی باشد.

ویژگی‌های کارت درایور TN-500

• مناسب برای انواع شیرهای پروپورشنال دایرکشنال
• دارای 2 کانال خروجی
• ولتاژ تغذیه 12 تا 35 ولت DC
• ولتاژ تغذیه نامی پیشنهادی 24 ولت DC
• پشتیبانی از ورودی فرمان ولتاژی
• پشتیبانی از ورودی فرمان جریانی
• ورودی ولتاژی 0 تا +10 ولت
• ورودی ولتاژی دوطرفه 10- تا 10+ ولت
• ورودی جریانی 0 تا 20 میلی‌آمپر
• ورودی جریانی دوطرفه 20- تا 20+ میلی‌آمپر
• حداکثر جریان خروجی 5 آمپر
• قابلیت تنظیم سطح خروجی متناسب با شیر مورد استفاده
• قابلیت تنظیم Ramp افزایش و کاهش خروجی
• دارای نمایشگر LCD برای مشاهده و تنظیم پارامترها
• نمایش میزان فرمان ورودی در حین کار
• نمایش میزان فرمان خروجی در حین کار
• دارای منبع تغذیه رگوله‌شده 10 ولت جهت اتصال ولوم یا پتانسیومتر خارجی
• قابلیت انتخاب ورودی ولتاژی یا جریانی
• قابلیت تغییر جهت کانال‌های خروجی
• امکان بازگشت به تنظیمات کارخانه
• دارای نشانگر LED وضعیت
• سیستم خنک‌کاری طبیعی
• پایداری مناسب برای کاربردهای صنعتی

عملکرد کارت درایور شیر پروپورشنال TN-500

کارت TN-500 سیگنال فرمان آنالوگ ورودی را دریافت کرده و متناسب با مقدار فرمان و تنظیمات انجام‌شده، خروجی لازم برای تحریک بوبین‌های شیر پروپورشنال را ایجاد می‌کند.

به کمک این کارت می‌توان میزان تحریک شیر پروپورشنال را به‌صورت کنترل‌شده تغییر داد و در نتیجه، بسته به نوع شیر و مدار هیدرولیک، پارامترهایی مانند جهت حرکت، سرعت عملگر، دبی یا عملکرد متناسب سیستم را کنترل کرد.

وجود دو کانال خروجی امکان استفاده از TN-500 برای کنترل شیرهای پروپورشنال دارای دو بوبین را فراهم می‌کند.

پشتیبانی از ورودی ولتاژی و جریانی

یکی از مهم‌ترین ویژگی‌های TN-500، امکان انتخاب بین سیگنال فرمان ولتاژی و جریانی است.

کارت می‌تواند با توجه به تنظیمات انجام‌شده از محدوده‌های مختلف سیگنال فرمان استفاده کند.

ورودی‌های ولتاژی

• 0 تا +10 ولت DC
• 10- تا 10+ ولت DC

ورودی‌های جریانی

• 0 تا +20 میلی‌آمپر
• 20- تا 20+ میلی‌آمپر

این قابلیت باعث می‌شود کارت TN-500 بتواند با طیف گسترده‌ای از تجهیزات کنترلی صنعتی و خروجی‌های آنالوگ PLC و کنترلرها سازگار شود.

حالت‌های ورودی Input Mode

از طریق تنظیمات کارت می‌توان نوع محدوده سیگنال ورودی را انتخاب کرد.

Input Mode 0

در این حالت، کارت برای دریافت سیگنال‌های دوطرفه تنظیم می‌شود:

ولتاژ: 10- تا 10+ ولت DC

یا

جریان: 20- تا 20+ میلی‌آمپر

این حالت برای کاربردهایی مناسب است که جهت عملکرد شیر بر اساس مثبت یا منفی بودن سیگنال فرمان تعیین می‌شود.

Input Mode 1

در این حالت، کارت با سیگنال‌های یک‌طرفه کار می‌کند:

ولتاژ: 0 تا +10 ولت DC

یا

جریان: 0 تا +20 میلی‌آمپر

کاربر می‌تواند با توجه به نوع کنترلر، PLC یا سیگنال موجود در سیستم، حالت مناسب را انتخاب کند.

قابلیت انتخاب ورودی ولتاژی یا جریانی

روی کارت TN-500 دو عدد DIP Switch تعبیه شده است.

یکی از این سوئیچ‌ها برای تعیین نوع سیگنال ورودی استفاده می‌شود.

با تغییر وضعیت این سوئیچ می‌توان مشخص کرد که فرمان کنترلی کارت از نوع:

Voltage – ولتاژی

یا

Current – جریانی

باشد.

این ویژگی امکان استفاده از کارت در سیستم‌های کنترلی مختلف را بدون نیاز به تجهیزات جانبی پیچیده فراهم می‌کند.

قابلیت تغییر جهت خروجی‌ها

یکی دیگر از DIP Switchهای موجود روی برد برای تعیین نحوه تخصیص کانال‌های خروجی استفاده می‌شود.

در یک وضعیت:

خروجی شماره 1 به ترمینال خروجی 1 و خروجی شماره 2 به ترمینال خروجی 2 اعمال می‌شود.

با تغییر وضعیت DIP Switch:

خروجی شماره 1 به ترمینال خروجی 2 و خروجی شماره 2 به ترمینال خروجی 1 منتقل می‌شود.

این قابلیت می‌تواند در زمان نصب، راه‌اندازی و تنظیم جهت عملکرد شیر پروپورشنال بسیار کاربردی باشد.

تنظیم مستقل دو کانال خروجی

TN-500 دارای دو بخش تنظیم مجزا برای کانال‌های خروجی است:

OUT1 Setting: تنظیم پارامترهای کانال خروجی شماره 1

OUT2 Setting: تنظیم پارامترهای کانال خروجی شماره 2

امکان تنظیم مستقل کانال‌ها باعث می‌شود عملکرد هر بوبین شیر متناسب با نیاز سیستم تنظیم شود.

قابلیت تنظیم Ramp

کارت TN-500 امکان تنظیم Ramp برای افزایش و کاهش تدریجی خروجی را فراهم می‌کند.

ON Ramp

این پارامتر زمان افزایش تدریجی خروجی را تعیین می‌کند.

با استفاده از ON Ramp، تحریک بوبین شیر به‌صورت ناگهانی انجام نمی‌شود و خروجی طی زمان تنظیم‌شده به مقدار مورد نظر می‌رسد.

این ویژگی به ایجاد عملکرد نرم‌تر در سیستم هیدرولیک کمک می‌کند.

OFF Ramp

این پارامتر زمان کاهش تدریجی خروجی را مشخص می‌کند.

با تنظیم OFF Ramp، هنگام کاهش یا قطع فرمان، خروجی به‌صورت تدریجی کاهش می‌یابد.

استفاده صحیح از Ramp می‌تواند باعث کاهش ضربه‌های ناگهانی و ایجاد حرکت نرم‌تر در سیستم‌های هیدرولیکی شود.

تنظیم حداقل و حداکثر خروجی

برای تطبیق بهتر کارت با مشخصات بوبین و شیر پروپورشنال، امکان تنظیم سطح خروجی وجود دارد.

HI Out

برای تعیین حداکثر ولتاژ خروجی به شیر پروپورشنال استفاده می‌شود.

LOW Out

برای تعیین حداقل ولتاژ خروجی به شیر پروپورشنال استفاده می‌شود.

این تنظیمات امکان محدود کردن محدوده عملکرد شیر و تطبیق بهتر کارت با مشخصات الکتریکی بوبین را فراهم می‌کنند.

نمایشگر LCD

کارت درایور TN-500 دارای نمایشگر LCD دو خطی 2×16 Character است.

نمایشگر امکان مشاهده و تنظیم آسان‌تر پارامترهای کنترلی کارت را فراهم می‌کند.

در حین عملکرد سیستم، اطلاعاتی مانند:

• مقدار فرمان ورودی
• مقدار فرمان خروجی
• پارامترهای تنظیم‌شده
• وضعیت تنظیمات کانال‌ها

از طریق نمایشگر قابل مشاهده و کنترل هستند.

این قابلیت فرآیند تنظیم، راه‌اندازی و عیب‌یابی سیستم را ساده‌تر می‌کند.

خروجی 10 ولت رگوله‌شده

TN-500 دارای یک منبع تغذیه 10 ولت رگوله‌شده است که می‌توان از آن برای اتصال ولوم یا پتانسیومتر خارجی استفاده کرد.

به این ترتیب، در کاربردهایی که نیاز به تنظیم دستی فرمان وجود دارد، می‌توان با استفاده از یک پتانسیومتر خارجی سیگنال فرمان مورد نیاز کارت را ایجاد کرد.

بازگشت به تنظیمات کارخانه

گزینه Factory Setting امکان بازگرداندن تنظیمات کارت به مقادیر پیش‌فرض کارخانه را فراهم می‌کند.

این قابلیت در زمان تغییر تنظیمات، راه‌اندازی مجدد سیستم یا رفع خطاهای ناشی از تنظیمات نامناسب بسیار کاربردی است.

مشخصات فنی کارت TN-500

کاربردهای کارت درایور TN-500

کارت TN-500 برای کاربردهای مختلف کنترل هیدرولیک صنعتی مناسب است، از جمله:

• راه‌اندازی شیرهای پروپورشنال دایرکشنال
• کنترل شیرهای پروپورشنال دو بوبین
• ماشین‌آلات هیدرولیکی صنعتی
• دستگاه‌های پرس هیدرولیک
• ماشین‌آلات تزریق و شکل‌دهی
• خطوط تولید و اتوماسیون صنعتی
• سیستم‌های کنترل جهت و سرعت سیلندرهای هیدرولیک
• سیستم‌های کنترل حرکت هیدرولیکی
• تجهیزاتی که فرمان آنالوگ PLC دارند
• سیستم‌های دارای خروجی فرمان 0 تا 10 ولت
• سیستم‌های دارای خروجی فرمان 0 تا 20 میلی‌آمپر
• کاربردهای دارای فرمان آنالوگ دوطرفه ±10V یا ±20mA

مزایای کارت درایور TN-500

یکی از مهم‌ترین مزایای TN-500، انعطاف‌پذیری بالا در دریافت انواع سیگنال فرمان است.

پشتیبانی همزمان از فرمان‌های ولتاژی و جریانی، یک‌طرفه و دوطرفه باعث می‌شود بتوان این کارت را با انواع PLC، کنترلر و سیستم‌های اتوماسیون صنعتی هماهنگ کرد.

همچنین وجود دو کانال خروجی، جریان خروجی تا 5 آمپر، قابلیت تنظیم Ramp، تنظیم حداقل و حداکثر خروجی، نمایشگر LCD و امکان تغییر جهت کانال‌های خروجی، فرآیند راه‌اندازی و تنظیم شیر پروپورشنال را ساده‌تر و دقیق‌تر می‌کند.
