توضیحات محصول

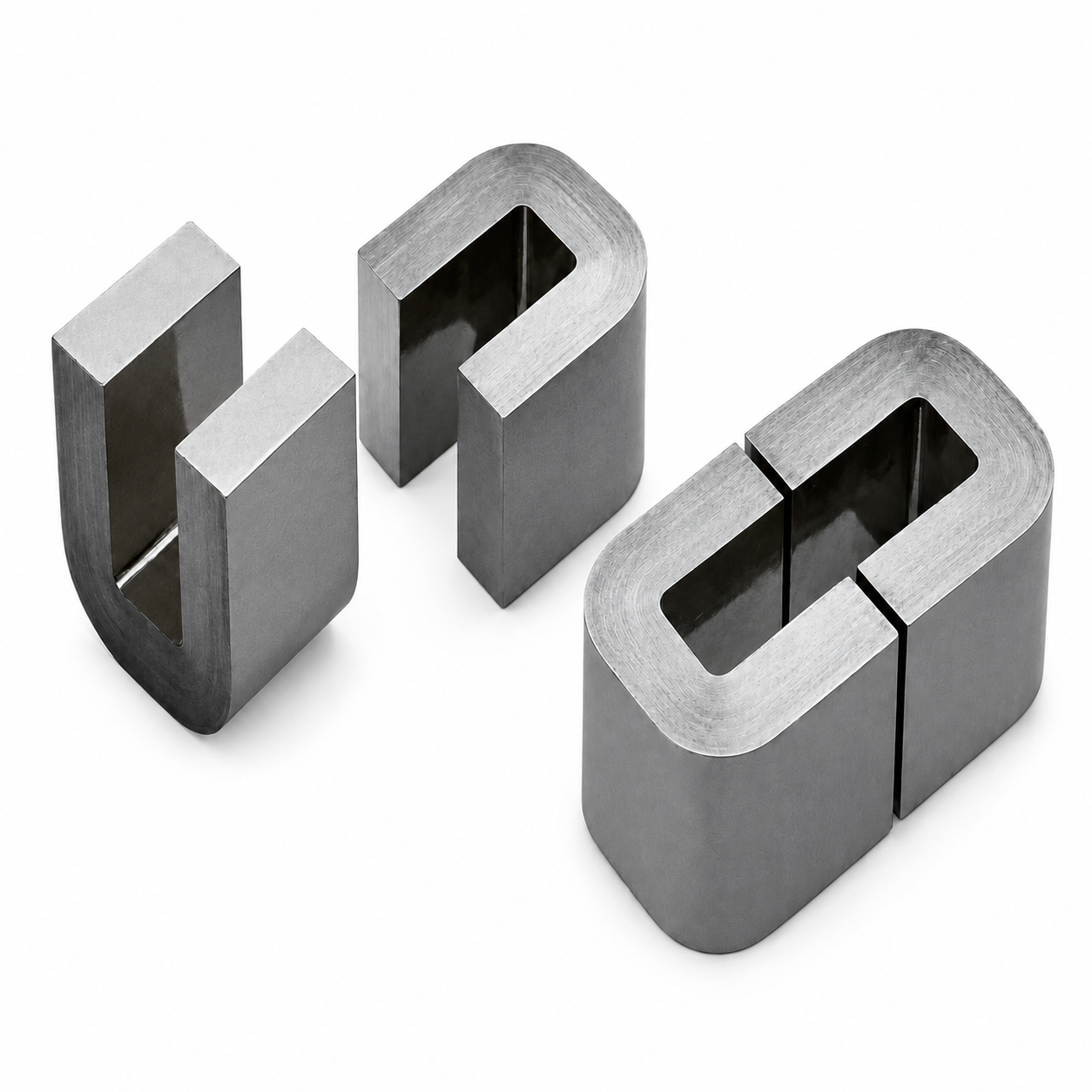

هسته آمورف C-Core مدل ETACC-400 یک هسته مغناطیسی با ساختار C شکل و ساختهشده از آلیاژ آمورف است که برای طراحی ترانسفورماتورها، چوکها و تجهیزات مغناطیسی با نیاز به تلفات پایین هسته و راندمان بالا استفاده میشود.
10.000.000 تومان
در انبار موجود نمی باشد
مدل ETACC-400 یک هسته مغناطیسی آمورف با ساختار C-Core است که برای کاربردهای مرتبط با ترانسفورماتورها و تجهیزات مغناطیسی طراحی شده است.
هستههای آمورف به دلیل ساختار ویژه متریال خود، در کاربردهایی که کاهش تلفات هسته و افزایش راندمان سیستم اهمیت دارد مورد استفاده قرار میگیرند.
مدل 400 با سطح مقطع مؤثر 11.70 cm² و سطح پنجره 29.8 cm²، فضای مناسبی برای طراحی سیمپیچی و مدار مغناطیسی فراهم میکند.
| پارامتر | مقدار |
|---|---|
| Model | SKACC-400 |
| Core Type | Amorphous C-Core |
| Material | Amorphous Alloy |
| Effective Cross Section (Ae) | 11.70 cm² |
| Mean Magnetic Path Length (Lm) | 33.6 cm |
| Window Area (Wa) | 29.8 cm² |
| Area Product (Ap) | 348.1 cm⁴ |
| Weight | 2820 g |
| Core Dimensions | 22 × 35 × 85 × 65 × 79 × 129 mm |

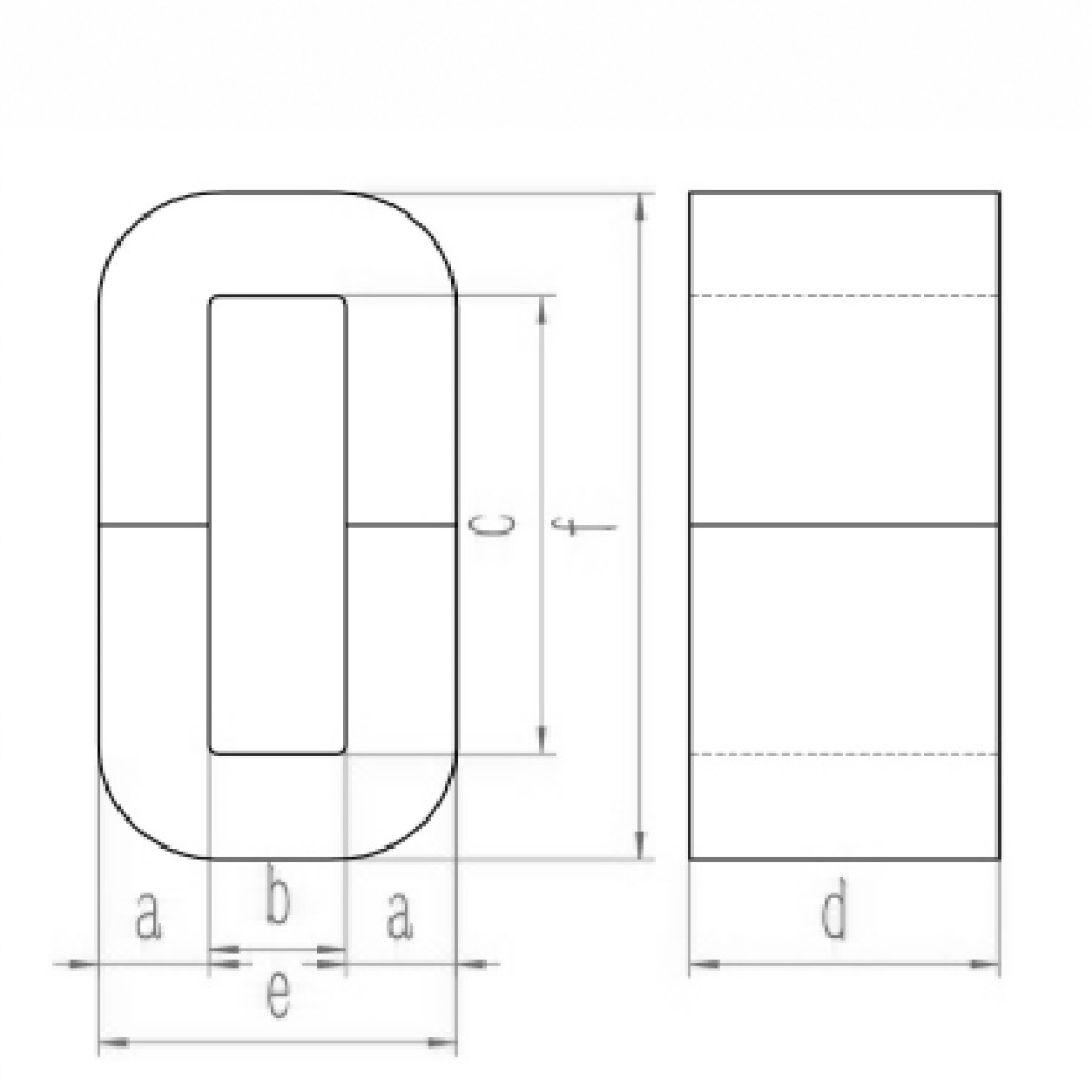

برای مدل 400 ابعاد اصلی مطابق اطلاعات کاتالوگ عبارتاند از:
A = 22 mm
B = 35 mm
C = 85 mm
D = 65 mm
E = 79 mm
F = 129 mm
این ابعاد برای بررسی فضای نصب، طراحی سیمپیچ و محاسبات مربوط به مدار مغناطیسی قابل استفاده هستند.
هسته آمورف مدل ETACC-400 میتواند در طراحی و ساخت انواع تجهیزات مغناطیسی متناسب با مشخصات فنی آن مورد استفاده قرار گیرد، از جمله:
انتخاب نهایی هسته باید با توجه به توان، فرکانس، چگالی شار، تعداد دور سیمپیچ، ولتاژ و شرایط حرارتی مدار انجام شود.
هستههای آمورف به دلیل ساختار غیرکریستالی متریال خود، برای طراحی سیستمهای مغناطیسی با راندمان مناسب مورد استفاده قرار میگیرند.
از مزایای عمومی این نوع هسته میتوان به موارد زیر اشاره کرد:
