توضیحات محصول

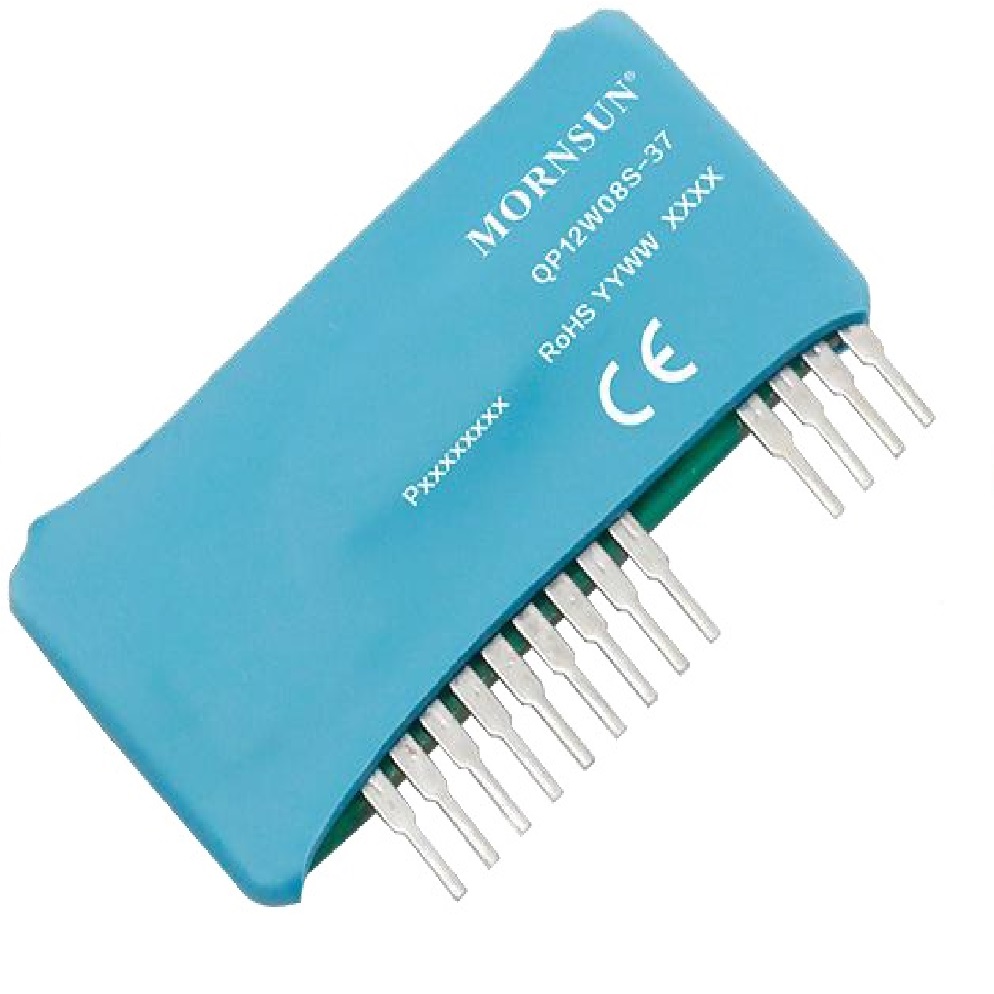

درایور IGBT مدل QP12W08S-37 یک Gate Driver ایزوله با جریان خروجی پیک ±8 آمپر، تغذیه 15VDC و ایزولاسیون 3750VAC است. این محصول دارای DC-DC ایزوله داخلی، حفاظت اتصال کوتاه مبتنی بر Desaturation، خروجی Fault و قابلیت Soft Turn-Off بوده و برای اینورترهای صنعتی، UPS، سروودرایو و دستگاههای جوش اینورتری مناسب است.
2.500.000 تومان
90 در انبار
QP12W08S-37 یک درایور هیبریدی و ایزوله IGBT با جریان خروجی پیک ±8 آمپر است که برای راهاندازی مطمئن ماژولهای IGBT در تجهیزات الکترونیک قدرت طراحی شده است. این درایور دارای منبع تغذیه DC-DC ایزوله داخلی بوده و با استفاده از یک تغذیه ورودی 15 ولت DC، ولتاژهای موردنیاز بخش گیت درایو را بهصورت ایزوله فراهم میکند.
وجود مدار حفاظت در برابر اتصال کوتاه و اضافهجریان مبتنی بر تشخیص Desaturation، خروجی اعلام خطا و قابلیت Soft Turn-Off باعث شده این محصول گزینه مناسبی برای کاربردهای صنعتی مانند اینورترها، سروودرایوها، UPS و دستگاههای جوش صنعتی باشد.
این درایور برای راهاندازی طیف گستردهای از ماژولهای IGBT مناسب است، از جمله:
| کلاس ولتاژی IGBT | جریان پیشنهادی |
|---|---|
| IGBT سری 600V | تا 600A |
| IGBT سری 1200V | تا 400A |
| IGBT سری 1700V | تا 200A |
مقادیر فوق محدوده پیشنهادی سازنده هستند و انتخاب نهایی درایور باید با توجه به Gate Charge، فرکانس سوئیچینگ، مقاومت گیت و شرایط کاری IGBT انجام شود.
| مشخصه | مقدار |
|---|---|
| مدل | QP12W08S-37 |
| نوع محصول | Hybrid Integrated IGBT Driver |
| ولتاژ ورودی نامی | 15VDC |
| محدوده ولتاژ ورودی | 14.5 تا 15.5VDC |
| حداکثر جریان خروجی درایو | ±8A |
| ولتاژ High خروجی | حدود +15V |
| ولتاژ Low خروجی | حدود -9V |
| حداکثر فرکانس کاری | 20kHz |
| ولتاژ ایزولاسیون | 3750VAC |
| زمان Rise تیپیکال | 0.3µs |
| زمان Fall تیپیکال | 0.3µs |
| زمان پیشفرض تشخیص خطا | حدود 3.5µs |
| زمان Soft Turn-Off تیپیکال | حدود 4.5µs |
| زمان Reset خطا | حدود 1.4ms |
| دمای کاری | -40°C تا +71°C |
| دمای نگهداری | -50°C تا +125°C |
| وزن | حدود 6.7g |
| نوع پکیج | SIP |
| استاندارد ایمنی | EN62368 |
یکی از مهمترین قابلیتهای QP12W08S-37، مدار حفاظت داخلی آن است. در صورت تشخیص شرایط غیرعادی مانند اتصال کوتاه یا اضافهجریان، درایور وضعیت خطا را تشخیص داده و بهجای خاموش کردن ناگهانی IGBT، فرآیند Soft Turn-Off را اجرا میکند.
این عملکرد میتواند به کاهش تنشهای ناشی از تغییرات سریع جریان و ولتاژ در مدار قدرت کمک کرده و احتمال آسیب به IGBT را کاهش دهد.
زمان Soft Turn-Off نیز توسط قطعات خارجی قابل تنظیم بوده و طبق دیتاشیت میتواند تقریباً در محدوده 2.5 تا 10 میکروثانیه تنظیم شود.
همچنین زمان تشخیص خطا از طریق مقاومت خارجی Rtrip قابل تنظیم است و میتوان آن را تا حدود 1.6 میکروثانیه کاهش داد.
درایور IGBT مدل QP12W08S-37 برای استفاده در انواع تجهیزات الکترونیک قدرت مناسب است، از جمله:
در این مدل، یک مبدل DC-DC ایزوله داخل خود درایور تعبیه شده است. بنابراین مدار گیت درایو و بخش کنترل دارای جداسازی الکتریکی مناسبی هستند.
این ساختار باعث سادهتر شدن طراحی مدار درایور و افزایش ایمنی و قابلیت اطمینان سیستم در کاربردهای قدرت میشود.
نکته مهم: طبق دیتاشیت، خروجی DC-DC ایزوله داخلی این محصول صرفاً برای استفاده داخلی مدار درایور طراحی شده و نباید بهعنوان منبع تغذیه برای مدارهای خارجی استفاده شود.
برای دستیابی به عملکرد مناسب در فرکانسهای سوئیچینگ بالا، توصیه میشود فاصله بین درایور و ترمینالهای Gate و Emitter ماژول IGBT تا حد امکان کوتاه باشد.
سازنده حداکثر طول اتصال را 1 متر اعلام کرده و استفاده از سیم زوج بههمتابیده یا Twisted Pair برای اتصال Gate و Emitter را توصیه میکند.
همچنین انتخاب صحیح مقاومت گیت Rg اهمیت زیادی در کنترل سرعت سوئیچینگ، کاهش Overshoot و محدود کردن تنشهای الکتریکی روی IGBT دارد.
